產品概述
產品適用于頻率50HZ，電壓范圍為6KV-10KV的高壓鎧裝型并聯電容器成套補償裝置，產品內部經網絡連接線直接并聯起來，能有效地改改善功率因數，調整網絡電壓，降低線路損耗，從而達到提高電能質量的作用。同時也適用于與高壓異步電機相并聯，能有效地提高電動機的功率因數，降低線路損耗的高壓并聯電容器就地補償裝置，高壓并聯電容器成套補償裝置也包含在本成套裝置范圍之內。產品主要由隔離開關、斷路器、接觸器、并聯電容器、串聯電抗器、熔斷器、接地開關、電流互感器、放電線圈、保護與指示回路等配于基本骨架采用C型鋼、角連接器、角連接板通過螺栓相互緊固聯連接而成，內部再配于一系列電氣組件組成一臺完整的柜體。
本裝置合部性能均符合國家標準JB7111-93《高壓并聯電容器培裝置》和 GB50227-08《并聯電容器裝置設計規范》的有關規定。
產品結構簡介
產品柜體是由優質的冷軋鋼板壓制面成，柜門結構采用便于通風散熱的網狀門結構或?yàn)殇摪彘T(mén)上沖有百葉孔，保證柜體內部通風散熱順暢，而柜體四周則是用優質鋼板密封而成，從而保證整個柜體的防護等級能夠達到IP2X的國家標準。裝置中串有電抗率為7%的電抗器，能起到抑制5次及以上的高次諧波，電抗器有空心和鐵心兩種，客戶可根據自己需求進行選擇。補償電容器則采用全膜高壓并聯電容器。整個柜體裝置體積小，結構緊湊，線路布局整齊合理，并具有柜門聯鎖保護等結構特點。
產品內部的保護措施
1、系統過壓保護
2、系統失壓保護
3、系統過流保護
4、電容器單臺熔斷器保護
5、氧化鋅避雷器保護
6、單星開口三角電壓保護和雙星的中性線不平衡電流保護

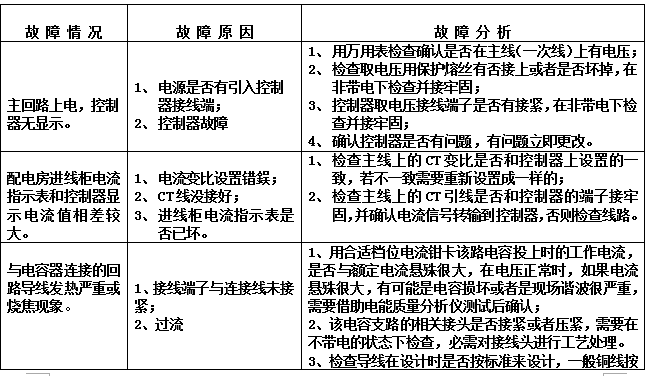

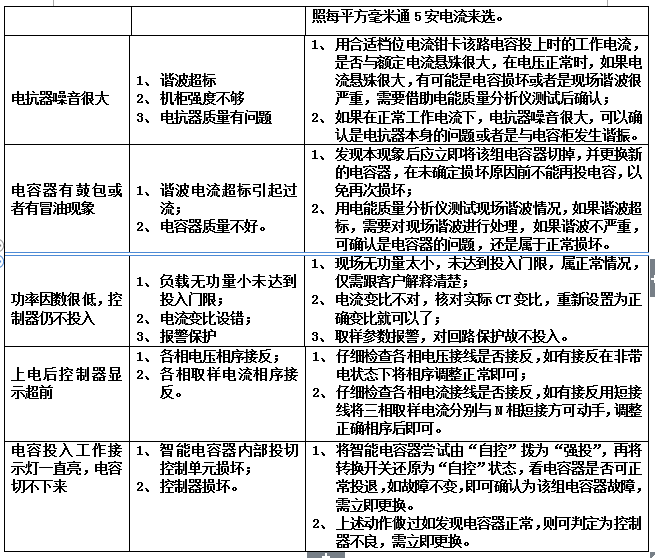

常見故障及解決方法
